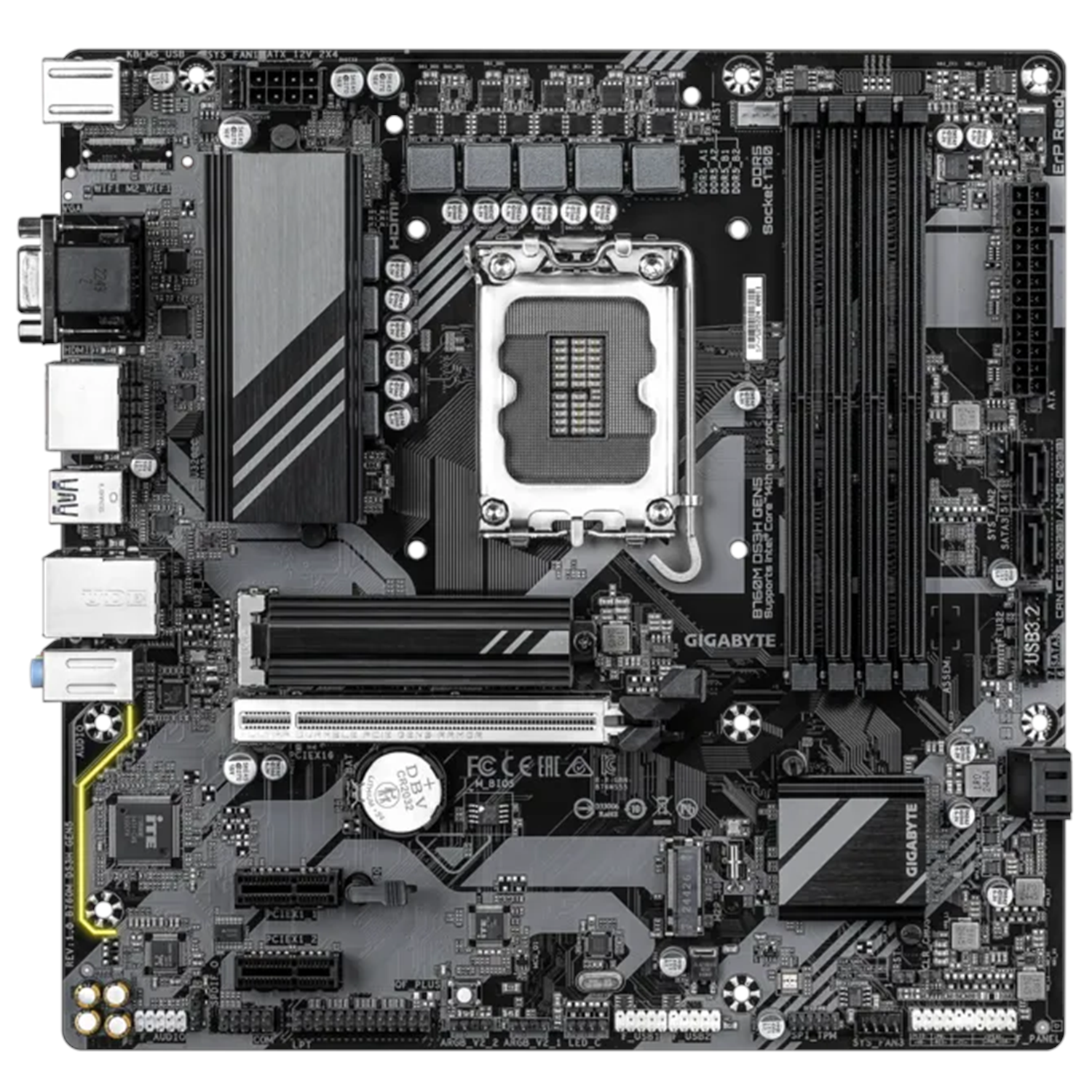

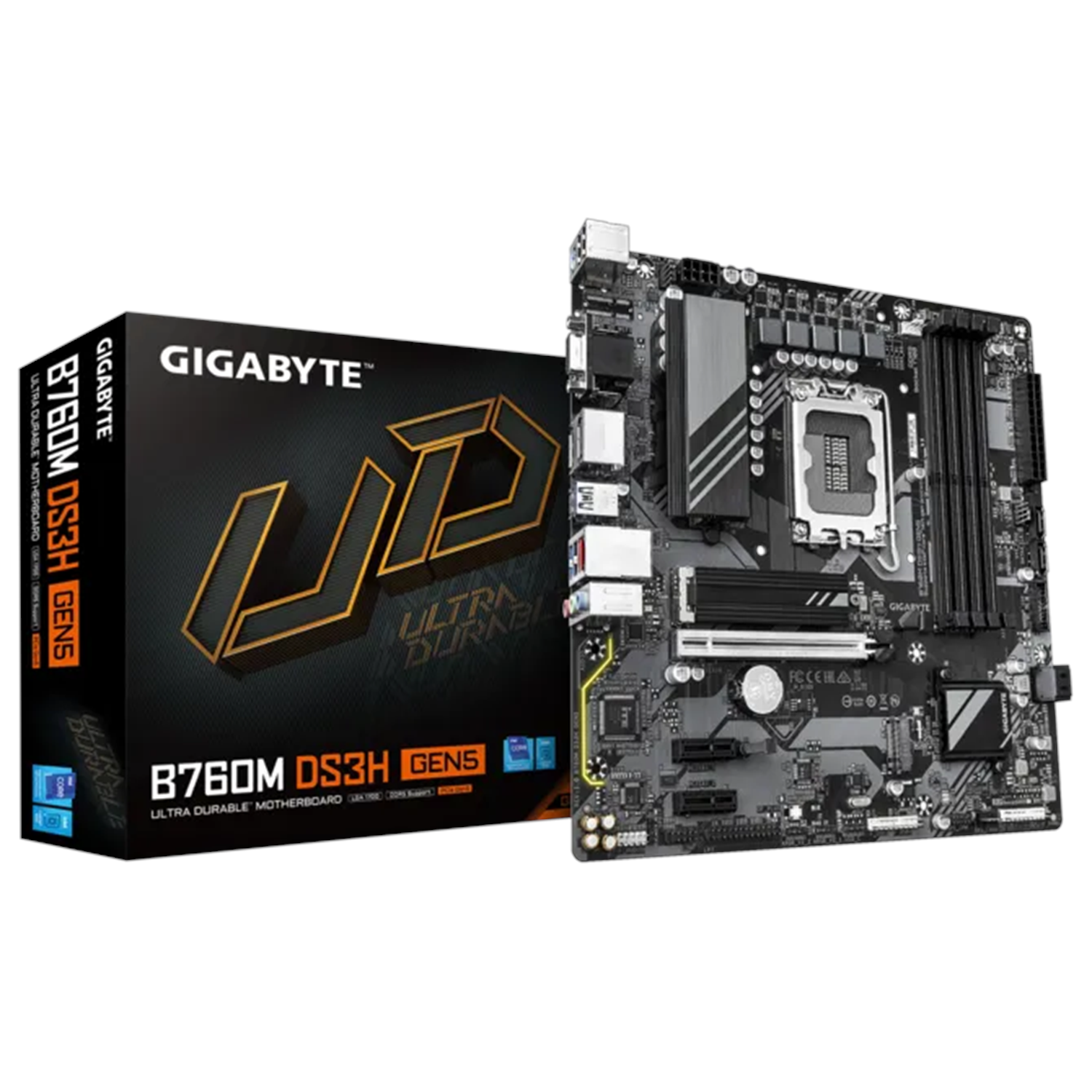

GIGABYTE B760M DS3H GEN5 DDR5 HDMI-DP TYPEC PCIE 4.0 1700p mATX

GENEL BAKIŞ

Performans

Termal

Bağlantı

Kendin Yap Dostu

6+2+1 Fazlı Hibrit VRM Tasarımı

• 6 Katmanlı ve PCIe 5.0 Hazır PCB
• Üstün Kalite Bobin ve Kondansatör

14. ve 13. Nesil
Intel® Core™ İşlemcileri destekler.

UD Güç Konektörü

• 24 pinli ATX Güç Konnektörü
• UD Katı Pinli 8 Pinli CPU

4 x DIMM, Çift Kanallı DDR5

2 x M.2 Yuvası

• 2 x PCIe 4.0 M.2 Yuvası

Tam boy PCIe yuvaları

• 1 adet PCIe 5.0 x16 (PCIe UD yuvalı)
• 2 x PCIe 3.0 x1

Express to PCIE5 Performance

Yeni GIGABYTE B760 anakartlar, mevcut platformda PCIe Gen5'in artırılmış performansından yararlanmak için en verimli çözümü sunar. PCIe 5.0, PCIe 4.0'ın veri aktarım hızını şerit başına 16 GT/s'den 32 GT/s'ye iki katına çıkarır. Bant genişliğindeki bu önemli artış, özellikle daha hızlı veri aktarımı gerektiren yüksek performanslı grafik kartları, depolama aygıtları ve yapay zeka hızlandırıcıları için büyük fayda sağlar.

Dayanıklı Performans

GIGABYTE Ultra Durable™ anakartlar, en iyi bileşenlerle içten dışa doğru üretilerek üstün performans ve zamansız bir platform sunar.

PCIe UD Yuvası

GIGABYTE'ın tek parça paslanmaz çelik koruma tasarımı, PCIe yuvalarını güçlendirerek ağır grafik kartlarını desteklemek için gereken ekstra dayanıklılığı sağlar.

1.7X

daha güçlü kesme testi

3.2X

daha güçlü tutma kuvveti testi

SMD Teknolojisi ile Sinyal Bozulmasının Azaltılması

UD Güç Konektörü

Yenilikçi UD Güç Konnektörü tasarımımız, güç iletkenliğini ve ısı dağılımını artırır.

Katı Pimler

Üstün iletkenlik ve sinyal iletimi sağlar ve tekrarlanan bağlantılardan kaynaklanan metal aşınmasını azaltır.

VRM Termal

Dayanıklı VRM soğutucuları sisteminizi serin ve verimli tutar.

2X

Geniş soğutma yüzeyi,
olağanüstü ısı dağılımı.

Akıllı Fan 6

Serin. Sessiz. Kişiselleştirilebilir.

Hibrit VRM Tasarımı

En yüksek kalitede bileşenlerle üretilmiş, bugüne kadarki en iyi VRM tasarımı. Üstün donanım ölçeklenebilirliği ile gelişmiş sistem performansı sunar.

DDR5 Performansının Kilidini Açın

GIGABYTE, bellek performansında olağanüstü bir artış sağlayan, denenmiş ve kanıtlanmış bir platform sunuyor. QVL Listesi

DDR5 Hız Aşırtma (Overclocking)

7600 MT/s

* Fotoğraf yalnızca referans amaçlıdır.
* Bellek hız aşırtma ve XMP profil desteği, donanım yapılandırmasına bağlı olarak değişiklik gösterebilir.
* Lütfen onaylanmış bellek destek listesinin tamamına bakın. Ürün özellikleri modele göre değişiklik gösterebilir.

Geleceğin Bağlantısı

Yeni nesil ağ ve depolama sayesinde, ışık hızında veri aktarım hızlarıyla en üst düzey bağlantı deneyimi.

2.5G LAN

Tasarım, sistem bulut bilişim yaparken veya harici bilgi işlem hizmetleri sağlarken en istikrarlı iletim ortamını sağlamak için son derece hızlı aktarım hızları sunar.

Geleceği Bağlamak - USB3.2 Gen 2 Type-C®

USB 3.2 Gen 2, 10 Gbps'ye kadar hızlara sahip USB 3.2 Gen 2 bağlantı noktaları sunar. Önceki nesline kıyasla iki kat daha fazla bant genişliğine ve USB 2.0 ve USB 3.2 Gen1 ile geriye dönük uyumluluğa sahip olan, önemli ölçüde geliştirilmiş USB 3.2 Gen 2 protokolü, daha geniş bir cihaz yelpazesiyle daha iyi uyumluluk için yeni ters çevrilebilir USB Type-C™ ve geleneksel USB Type-A konektörü üzerinden kullanılabilir.

* Fotoğraf yalnızca referans amaçlıdır.

Hi-Fi Ses

Üst Düzey Ses KondansatörleriSes Gürültüsü Koruması

* Fotoğraf yalnızca referans amaçlıdır.

Kolay ve Dostça

Kişisel tarzınızı yaratmak için yenilikçi ve sezgisel donanım, yazılım ve BIOS arayüzü tasarımı.

EZ-Latch Tasarımları

Kullanıcı dostu tasarımlar, montaj sürecini basitleştiriyor.

PCIe EZ-Latch

PCIe yuvasındaki ekran kartını çıkardığınızda, PCIe yuvasının kilidini kolayca açabilirsiniz.

UC BIOS

Yeniden tasarlanmış kullanıcı arayüzü ve kullanıcı deneyimi.

Estetik açıdan hoş bir tasarıma sahip, sezgisel bir işletim arayüzü.

Hızlı Erişim

Kolay Modda zahmetsiz erişim için 9 özelleştirilebilir seçenek yuvası.

Performans Sürücüsü

Soğutma yapılandırmasına göre performansı optimize eden özel BIOS ayarları

Q-FLASH PLUS

İşlemci, RAM veya ekran kartı takmanıza gerek kalmadan BIOS'unuzu zahmetsizce güncelleyin.

GIGABYTE Kontrol Merkezi

Birden fazla GIGABYTE ürününü kapsayan birleşik bir yazılım platformu.

RGB Füzyonu

Bağlı çevre birimlerindeki RGB aydınlatmayı kişiselleştirin.

Başlıca Özellikler

• PCIe Gen5 Performansı : Windows ile Mükemmel Senkronizasyon
• Intel® Core™ 14., 13. ve 12. nesil işlemcileri destekler.
• EZ-Latch : Hızlı Çıkarma Tasarımına Sahip PCIe 5.0x16 Yuvası
• PCIe UD Yuvası : Gelişmiş grafik kartı desteği için SMD PCIe 5.0 Armor
• Eşsiz Performans : Hibrit 6+2+1 Fazlı VRM Çözümü
• Çift Kanallı DDR5 : 4*DIMM XMP Bellek Modülü Desteği
• Hızlı Ağlar : 2.5 GbE LAN
• Yeni Nesil Depolama : 2*PCIe 4.0 x4 M.2 Konnektörleri
• Genişletilmiş Bağlantı Seçenekleri : Arka USB-C® 10Gb/s, DP, HDMI, D-Sub
• Smart Fan 6 : Çoklu Sıcaklık Sensörleri, FAN STOP Özellikli Hibrit Fan Başlıkları İçerir
• Q-Flash Plus : İşlemci, bellek ve ekran kartı takmadan BIOS güncellemesi

İşlemci

LGA1700 soketi: 14., 13. ve 12. Nesil Intel® Core™, Pentium® Gold ve Celeron® işlemcilerini destekler
(En güncel işlemci destek listesi için GIGABYTE web sitesini ziyaret edin.)
L3 önbelleği işlemciye göre değişiklik gösterir.

Çipset

Intel® B760 Express Yonga Seti

Hafıza

14. ve 13. Nesil Intel ® Core™ i9/i7 İşlemciler:
DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC)/ 5600/5200/4800/4400 MT/s bellek modüllerini destekler.
13. Nesil Intel ® Core™ i5/i3 ve 12. Nesil Intel ® Core™, Pentium ® Gold ve Celeron ® İşlemciler:
DDR5 4800/4400 MT/s bellek modüllerini destekler .
256 GB'a kadar (tek DIMM kapasitesi 64 GB) sistem belleğini destekleyen 4 x DDR5 DIMM soketi.
Çift kanallı bellek mimarisi.
ECC Tamponsuz desteği. DIMM 1Rx8/2Rx8 bellek modülleri (ECC olmayan modda çalışır)
ECC olmayan tamponsuz DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri desteği
Extreme Memory Profile (XMP) bellek modülleri desteği
(CPU ve bellek yapılandırması, desteklenen bellek türlerini, veri hızını ve DRAM modülü sayısını etkileyebilir, daha fazla bilgi için lütfen GIGABYTE web sitesindeki "Bellek Destek Listesi"ne bakın.)

Dahili Grafik Kartı

Entegre Grafik İşlemcisi - Intel® HD Graphics desteği:
- 1 x D-Sub bağlantı noktası, maksimum 1920x1200@60 Hz çözünürlüğü destekler
- 1 x HDMI bağlantı noktası, maksimum 4096x2160@60 Hz çözünürlüğü destekler


* HDMI 2.1 sürümü ve HDCP 2.3 desteği.
** Yerel HDMI 2.1 TMDS uyumlu bağlantı noktaları desteği.

- 1 x DisplayPort, 4096x2304@60 Hz maksimum çözünürlüğü destekler


* DisplayPort 1.2 sürümü ve HDCP 2.3 desteği

- 1 x DisplayPort, 4096x2304@60 Hz maksimum çözünürlüğü destekler


* DisplayPort 1.2 sürümünü destekler.

(Grafik özellikleri, işlemci desteğine bağlı olarak değişiklik gösterebilir.)
Aynı anda dört ekrana kadar destek.

Ses

Realtek® Ses CODEC'i
Yüksek Çözünürlüklü Ses
2/4/5.1/7.1 kanallı


* Ses yazılımını kullanarak ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için ses yazılımındaki ses ayarlarına erişin.

S/PDIF Çıkışı Desteği

LAN

Realtek® 2.5GbE LAN çipi (2.5 Gbps/1 Gbps/100 Mbps)

Genişleme Yuvaları

İşlemci:
- 1 adet PCI Express x16 yuvası, PCIe 5.0 desteği ve x16 hızında çalışma özelliği.


* PCIEX16 yuvası yalnızca ekran kartı veya NVMe SSD'yi destekleyebilir.

Çipset:
- 2 adet PCI Express x1 yuvası, PCIe 3.0 desteği ve x1 hızında çalışma özelliği.

Depolama Arayüzü

CPU:
- 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2280 PCIe 4.0 x4/x2 SSD desteği) (M2A_CPU)
Yonga Seti:
- 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2280 PCIe 4.0 x4/x2 SSD desteği) (M2P_SB)
- 4 x SATA 6Gb/s konektörü
SATA depolama aygıtları için RAID 0, RAID 1, RAID 5 ve RAID 10 desteği

USB

Çipset:
- Arka panelde 1 adet USB Type-C® bağlantı noktası (USB 3.2 Gen 2 desteğiyle)
- 5 adet USB 3.2 Gen 1 bağlantı noktası (arka panelde 3 bağlantı noktası, dahili USB başlığı üzerinden erişilebilen 2 bağlantı noktası)
- Arka panelde 2 adet USB 2.0/1.1 bağlantı noktası
Çipset+USB 2.0 Hub:
- Dahili USB başlıkları üzerinden erişilebilen 4 adet USB 2.0/1.1 bağlantı noktası

Dahili G/Ç Konnektörleri

1 x 24 pinli ATX ana güç konektörü
1 x 8 pinli ATX 12V güç konektörü
1 x CPU fan başlığı
3 x sistem fan başlığı
2 x adreslenebilir RGB Gen2 LED şerit başlığı
1 x RGB LED şerit başlığı
2 x M.2 Soket 3 konektörü
4 x SATA 6Gb/s konektörü
1 x ön panel başlığı
1 x ön panel ses başlığı
1 x USB 3.2 Gen 1 başlığı
2 x USB 2.0/1.1 başlığı
1 x Güvenilir Platform Modülü başlığı (Yalnızca GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modülü için)
1 x seri port başlığı
1 x paralel port başlığı
1 x S/PDIF Çıkış başlığı
1 x Q-Flash Plus düğmesi
1 x sıfırlama jumper'ı
1 x CMOS temizleme jumper'ı

Arka Panel Bağlantı Noktaları

2 x USB 2.0/1.1 bağlantı noktası
1 x PS/2 klavye/fare bağlantı noktası
1 x D-Sub bağlantı noktası (Not)
1 x HDMI bağlantı noktası (Not)
2 x DisplayPort (Not)
3 x USB 3.2 Gen 1 bağlantı noktası
1 x USB Type-C® bağlantı noktası, USB 3.2 Gen 2 desteğiyle
1 x RJ-45 bağlantı noktası
3 x ses jakı

(Not) Gerçek destek, işlemciye göre değişiklik gösterebilir.

G/Ç Denetleyicisi

iTE® G/Ç Kontrol Çipi

Donanım İzleme

Voltaj algılama
Sıcaklık algılama
Fan hızı algılama
Su soğutma akış hızı algılama
Fan arıza uyarısı
Fan hızı kontrolü


* Fan hız kontrolü fonksiyonunun desteklenip desteklenmeyeceği, takacağınız fana bağlıdır.

BIOS

1 x 128 Mbit flaş bellek.
Lisanslı AMI UEFI BIOS kullanımı.
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.

Benzersiz Özellikler

GIGABYTE Kontrol Merkezi (GCC) desteği


* GCC'de bulunan uygulamalar anakart modeline göre değişiklik gösterebilir. Her uygulamanın desteklediği işlevler de anakart özelliklerine bağlı olarak değişebilir.

Q-Flash desteği,
Q-Flash Plus desteği,
Akıllı Yedekleme desteği

Paket Halindeki Yazılım

Norton® İnternet Güvenliği (OEM sürümü)

İşletim Sistemi

Windows 11 64-bit desteği
, Windows 10 64-bit desteği

Şekil Faktörü

Mikro ATX Form Faktörü; 24,4 cm x 24,4 cm

GIGABYTE B760M DS3H GEN5 anakart, 14., 13. ve 12. nesil Intel Core işlemciler için LGA1700 soketiyle yüksek performans sunar. PCIe 5.0 desteği sayesinde en yeni grafik kartları ve NVMe SSD'lerle veri aktarım hızını iki katına çıkarır. 6+2+1 fazlı hibrit VRM tasarımı ve ultra dayanıklı bileşenlerle kararlı güç dağıtımı sağlar.

Öne Çıkan Özellikler:

• DDR5 bellek desteği: 4 DIMM yuvası ile 7600 MT/s'ye kadar hız aşırtma
• 2 adet PCIe 4.0 M.2 yuvası: Yeni nesil depolama için yüksek hızlı bağlantı
• PCIe 5.0 x16 yuva: SMD teknolojisi ve UD yuvası ile sağlam grafik kartı desteği
• 2.5 GbE LAN: Hızlı ve istikrarlı ağ bağlantısı
• USB 3.2 Gen 2 Type-C: 10 Gbps hızında veri aktarımı
• Q-Flash Plus: İşlemci ve RAM olmadan BIOS güncelleme
• Smart Fan 6: Çoklu sıcaklık sensörleriyle akıllı soğutma

GIGABYTE B760M DS3H GEN5, mATX form faktörüyle kompakt kasalara uyum sağlarken, üstün ses kalitesi ve kullanıcı dostu EZ-Latch tasarımıyla montaj kolaylığı sunar. Hem oyun hem de profesyonel iş istasyonları için ideal bir anakarttır.
